超高密度 CMOS 微电极阵列（UHD-CMOS MEA）实现脑类器官神经活动的大尺度单细胞分辨率 mapping

脑类器官(如中脑、皮质类器官)及组装体(多脑区类器官融合)是模拟人脑发育与疾病的关键体外模型，但传统电生理技术(如低密度 MEA、膜片钳)存在时空分辨率低、覆盖范围小的局限，无法全面解析从单细胞到网络层面的神经活动。本研究开发基于超高密度(UHD)CMOS 微电极阵列(含 236,880 个电极， sensing 面积 32.45 mm²)的场电位成像(FPI)技术，实现脑类器官神经活动的大尺度、单细胞分辨率记录，从传播动力学、频率特征、区域间连接等维度建立新分析端点，为神经疾病建模与药物筛选提供高精准工具。

来自日本东北工业大学电子工程系的团队在《bioRxiv》(2025 年 5 月预印本，doi:10.1101/2025.05.24.655914)发表题为Advanced neural activity mapping in brain organoids via field potential imaging with ultra-high-density CMOS microelectrodes的研究。

核心内容如下：

(1)研究方法

类器官构建：用健康人 iPSC(201B7 株)诱导 3 类模型 —— 中脑类器官(STEMdiff™试剂盒)、皮质类器官(STEMdiff™ cerebral 试剂盒)、中脑 - 纹状体组装体(中脑 + 纹状体类器官共培养)，培养 4-5 个月用于实验。

功能检测：UHD-CMOS MEA 记录神经活动(采样率 2/10 kHz)，结合免疫荧光(MAP2/TH 标记神经元);药物处理(L-DOPA、荷包牡丹碱、MK-801、4 - 氨基吡啶)评估反应;分析单细胞 spike、网络连接(Z-score)、传播速度 / 面积、频率带(δ/θ/α/β/γ)分布。

(2)关键结果

中脑类器官的药物响应：L-DOPA(多巴胺前体)呈剂量依赖性增强活性 ——30μM 时 59.7% 细胞 spike 增加(0.3μM 仅 19.3%)，网络连接强度提升(每细胞连接数从 333.2 增至 382.7)，且检测到抑制性反应(低剂量 D2 受体激活)。

皮质类器官传播动力学：GABA_A 拮抗剂荷包牡丹碱使传播速度升高 22%(基线 0.0166→0.0202 mm²/ms);NMDA 拮抗剂 MK-801 使传播面积减少 55%(0.851→0.384 mm²)，仅局部区域活性升高。

频率特征区域差异：皮质类器官 δ/θ/α/β 带活性从边缘向中心增强，γ 带呈 “上强下弱” 独特分布，聚类分析划分 9 个频率特异性区域。

组装体区域间连接：4 - 氨基吡啶(钾通道阻滞剂)使中脑 - 纹状体组装体的区域内连接强度翻倍(纹状体 0.036→0.095，中脑 0.181→0.377)，区域间连接增强 107%(0.0305→0.0632)。

实验结果

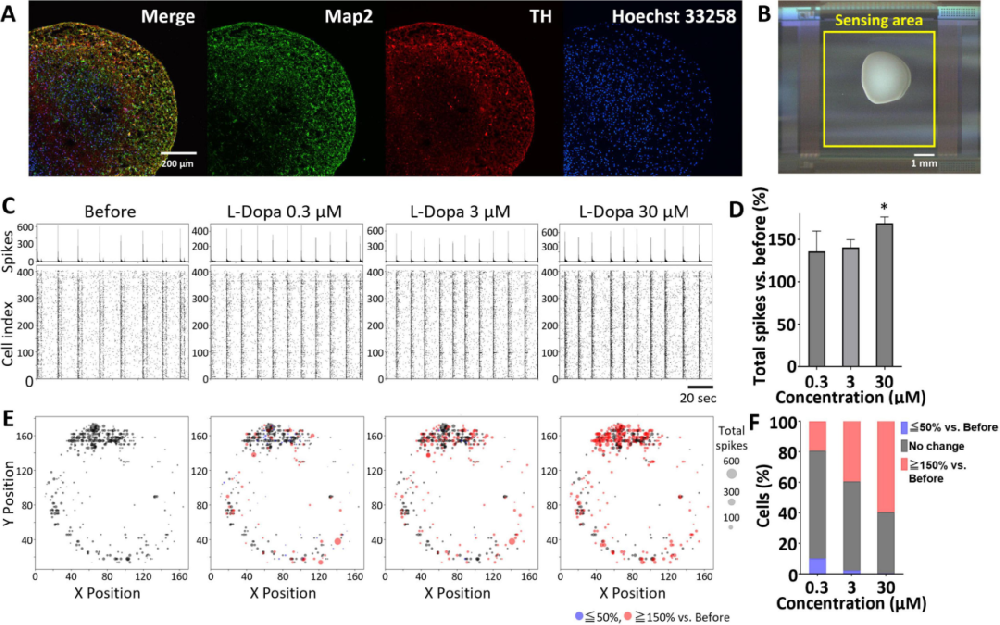

图 1：中脑类器官的单细胞 spike 分析

该图验证中脑类器官的细胞类型与药物响应：(A)免疫荧光：4 月龄类器官表达神经元 marker MAP2(绿)和多巴胺能神经元 marker TH(红);(B)类器官置于 UHD-CMOS MEA 的 sensing 区;(C) raster 图与直方图：记录到全网络爆发活动;(D)spike 空间分布：红色为活性增加(≥150%)细胞，蓝色为降低(≤50%);(E)定量：L-DOPA 浓度越高，活性增加细胞比例越高。图示明确中脑类器官对 L-DOPA 的剂量依赖性反应。

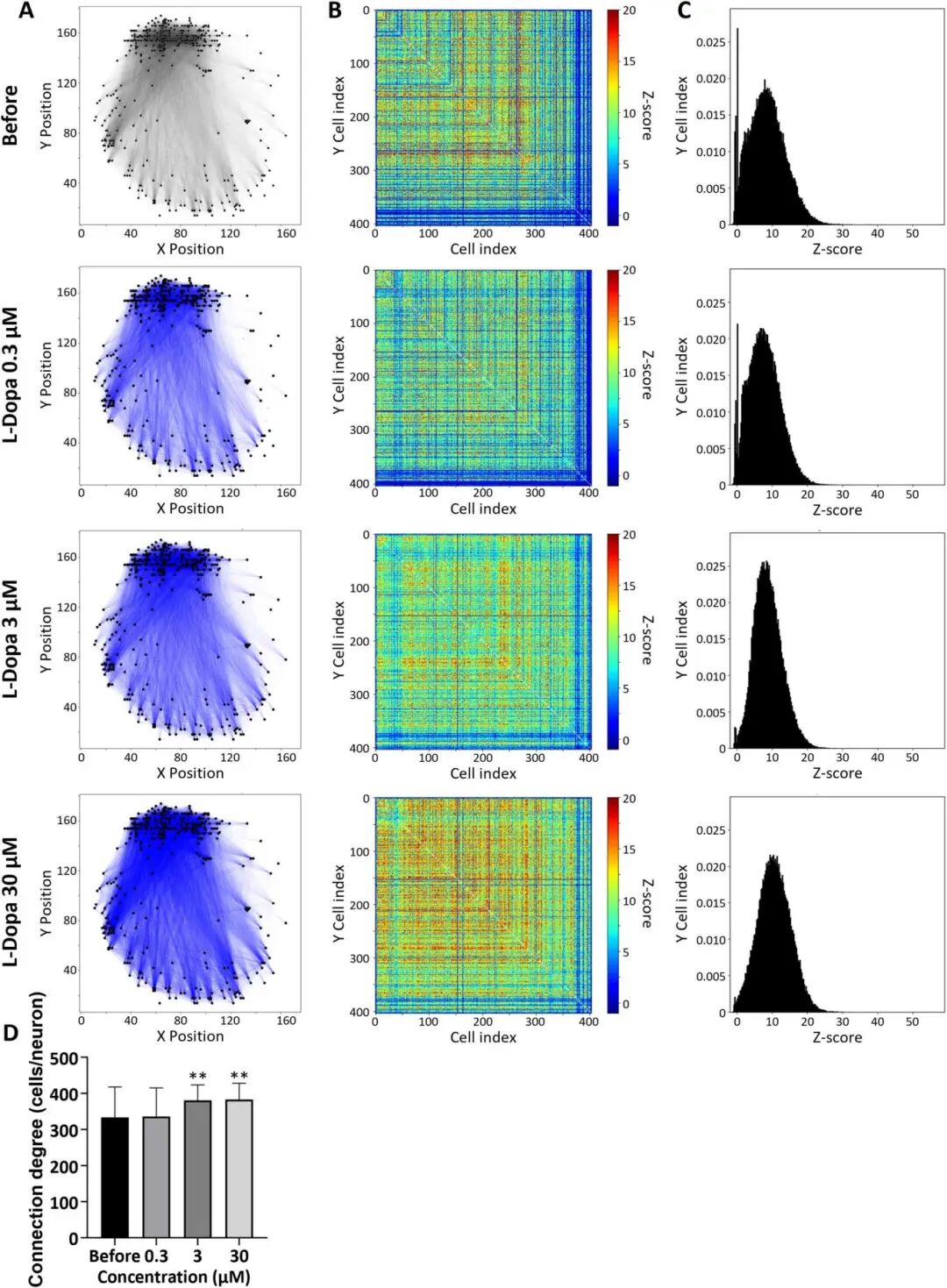

图 2：中脑类器官的网络连接分析

该图评估 L-DOPA 对网络的影响：(A)连接图：黑线为基线 Z-score≥3 的细胞对，蓝线为药物处理后新增连接;(B-C)热图与分布：L-DOPA 使 Z-score 整体右移;(D)定量：3μM 和 30μM L-DOPA 显著增加每细胞连接数。图示证实药物增强网络同步性。

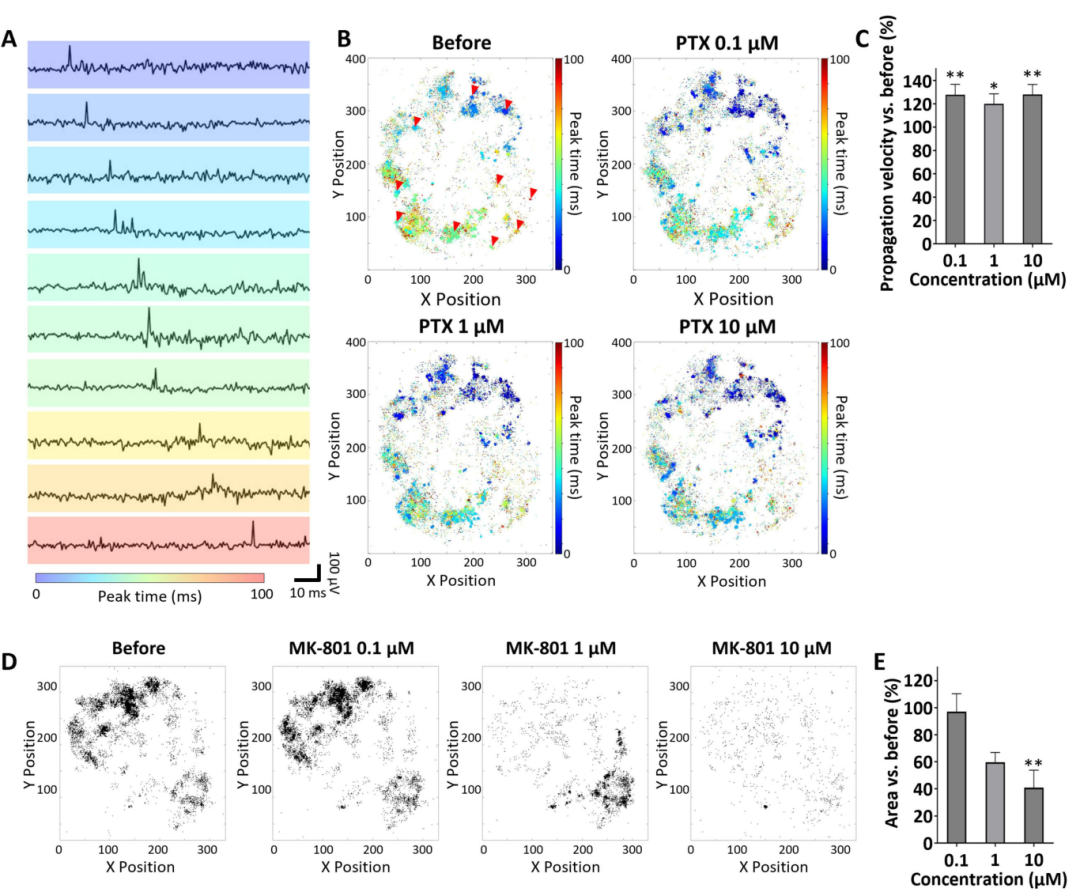

图 3：皮质类器官的传播动力学分析

该图解析传播速度与面积：(A-B)传播波形与峰值延迟图：荷包牡丹碱处理后峰值传播更快速;(C)定量：荷包牡丹碱使传播速度显著升高;(D-E)传播电极图与面积：MK-801 使大部分区域传播消失，仅局部保留，整体面积减少。图示建立传播动力学作为药物响应新端点。

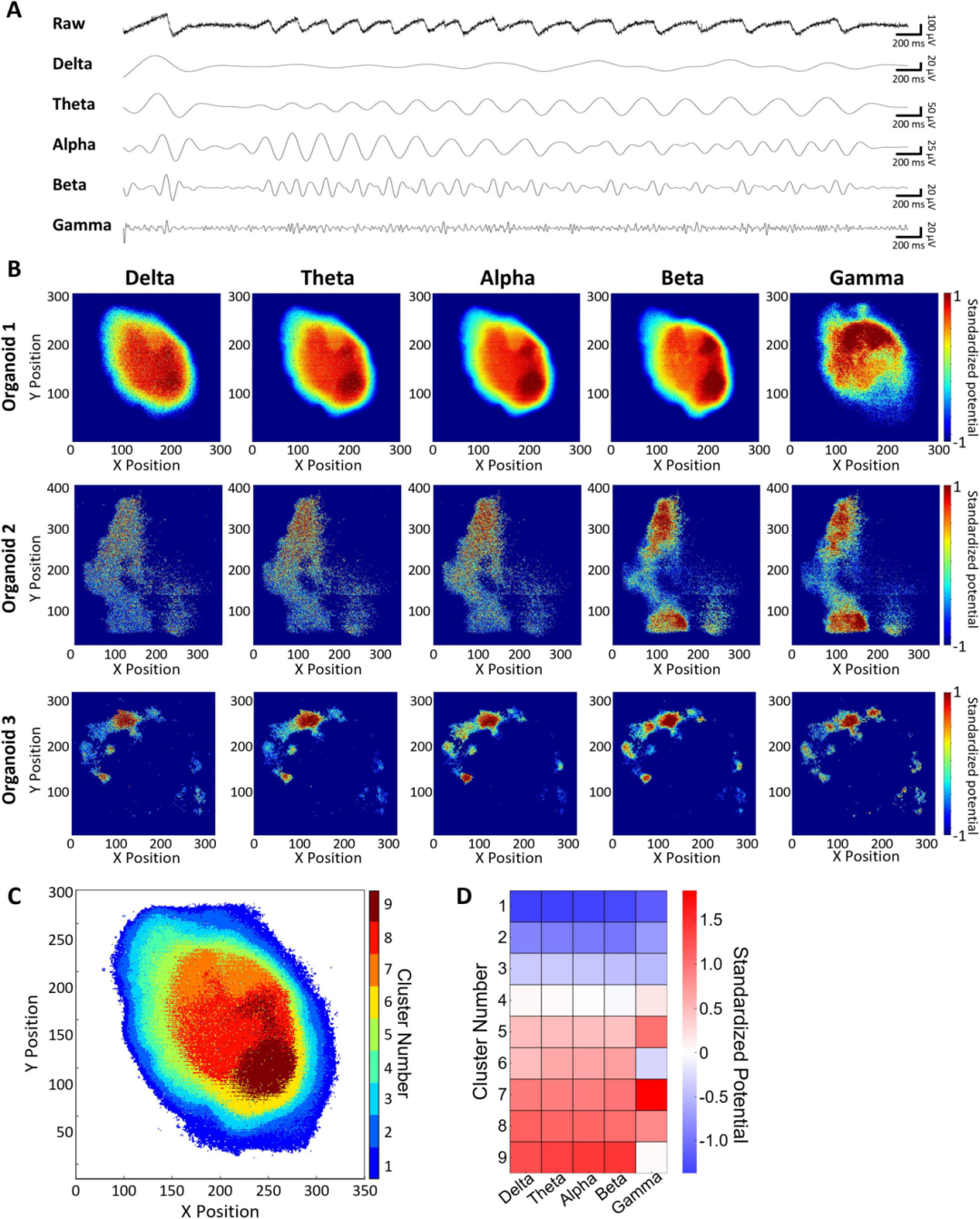

图 4：皮质类器官的频率特征分析

该图展示频率带空间差异：(A)波形滤波：原始信号分解为 5 个频率带;(B)强度热图：δ/θ/α/β 带中心强、边缘弱，γ 带 “上强下弱”;(C-D)聚类与热图：划分 9 个区域，部分区域 γ 带活性显著偏低。图示揭示类器官频率特征的区域特异性。

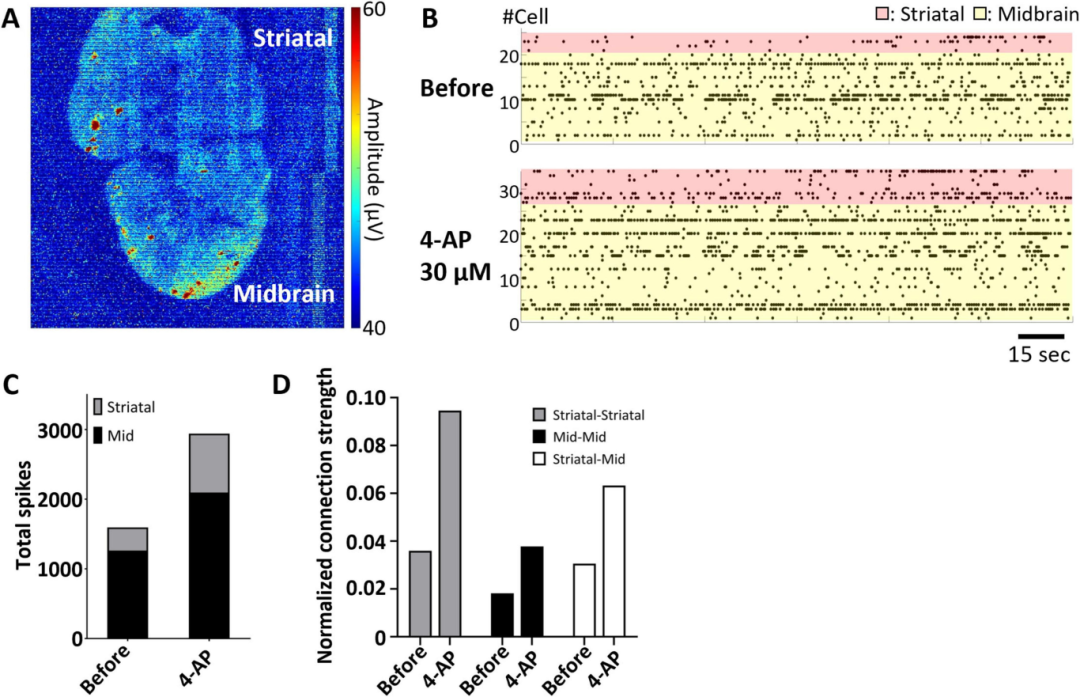

图 5：中脑 - 纹状体组装体的区域间连接分析

该图评估组装体的跨区域活性：(A)峰值电位图：上部纹状体、下部中脑均有活性;(B) raster 图：4-AP 处理后 spike 增多;(C-D)定量：4-AP 使区域内(纹状体 / 中脑)和区域间连接强度均显著升高。图示证实药物增强组装体的跨区域通信。

全文总结

本研究的核心价值在于开发 UHD-CMOS MEA 技术，实现脑类器官神经活动的 “单细胞分辨率 + 全器官覆盖” 记录，建立 3 个创新分析维度：传播速度 / 面积(量化网络扩散)、区域特异性频率特征(解析功能分区)、组装体跨区域连接(模拟脑区互作)。该技术成功捕捉中脑类器官对 L-DOPA 的双向响应、皮质类器官对神经递质拮抗剂的动力学变化，为帕金森病、癫痫等疾病建模提供精准工具。
